Máy phân tích giao thức

Trong quá trình phát triển phần cứng, kiểm thử nhúng và gỡ lỗi bus truyền thông, việc nhìn thấy dữ liệu thực tế trên đường truyền thường quan trọng không kém bản thiết kế mạch hay firmware. Đó là lý do máy phân tích giao thức trở thành thiết bị quen thuộc trong phòng R&D, dây chuyền xác minh sản phẩm và các bài toán debug giao tiếp số.

Nhóm thiết bị này giúp thu thập, giải mã và theo dõi hoạt động của các bus như USB, I2C, SPI, CAN, UART, JTAG, QSPI, SMBus, PMBus, I3C hay SPMI. Với người dùng B2B, giá trị lớn nhất không chỉ nằm ở việc “đo được”, mà là rút ngắn thời gian xác định lỗi, tái hiện tình huống bất thường và tăng độ tin cậy khi đưa sản phẩm vào vận hành.

Vai trò của máy phân tích giao thức trong kiểm thử và debug

Khác với các thiết bị đo điện tử thông thường chỉ tập trung vào mức điện áp, dòng điện hoặc dạng sóng, máy phân tích giao thức đi sâu vào lớp dữ liệu và khung truyền thông. Thiết bị có thể hiển thị gói tin, sự kiện, trạng thái bus, lỗi parity, ACK/NACK hoặc các điều kiện trigger giúp kỹ sư bám đúng thời điểm xảy ra lỗi.

Trong thực tế, thiết bị này đặc biệt hữu ích khi hệ thống gặp lỗi không ổn định, lỗi theo chu kỳ dài hoặc lỗi chỉ xuất hiện khi phần mềm và phần cứng tương tác đồng thời. Nếu cần đối chiếu thêm các đại lượng điện cơ bản trong cùng quá trình kiểm tra, người dùng cũng thường kết hợp với đồng hồ vạn năng để kiểm tra nguồn, tín hiệu mức thấp hoặc tính liên tục của mạch.

Các giao thức thường gặp trong danh mục này

Danh mục tập trung vào nhiều chuẩn giao tiếp số dùng trong hệ thống nhúng, thiết bị lưu trữ, điện tử công suất và thiết kế bo mạch tốc độ cao. Tùy bài toán, người dùng có thể cần phân tích bus tốc độ rất cao như USB, hoặc các giao thức điều khiển phổ biến như I2C, SPI, UART, SMBus hay PMBus.

Một số thiết bị còn tích hợp khả năng exerciser, tức vừa phân tích vừa tạo lưu lượng giao tiếp mô phỏng. Cách tiếp cận này phù hợp khi cần kiểm thử phản ứng của slave/master, chèn lỗi có chủ đích hoặc xây dựng kịch bản xác minh trong môi trường phát triển sản phẩm.

Một số dòng thiết bị tiêu biểu

Với nhu cầu giám sát USB và các bus thông dụng, Total Phase là lựa chọn được nhiều nhóm phát triển nhúng quan tâm. Chẳng hạn, Máy phân tích giao thức Total Phase Beagle USB 5000 v2 hỗ trợ thu thập và hiển thị dữ liệu theo thời gian thực, phù hợp cho các bài toán phân tích lưu lượng USB và theo dõi bus trong quá trình debug.

Ở hướng phân tích nhiều kênh và xử lý các bài toán logic/protocol phức tạp, Acute có đại diện như Bộ phân tích giao thức BusFinder Acute BF7264 (64 CH; 32Gb). Thiết bị này phù hợp với môi trường cần số lượng kênh lớn, tốc độ lấy mẫu cao và khả năng kích hoạt linh hoạt để bắt được các sự kiện ngắn hoặc khó lặp lại.

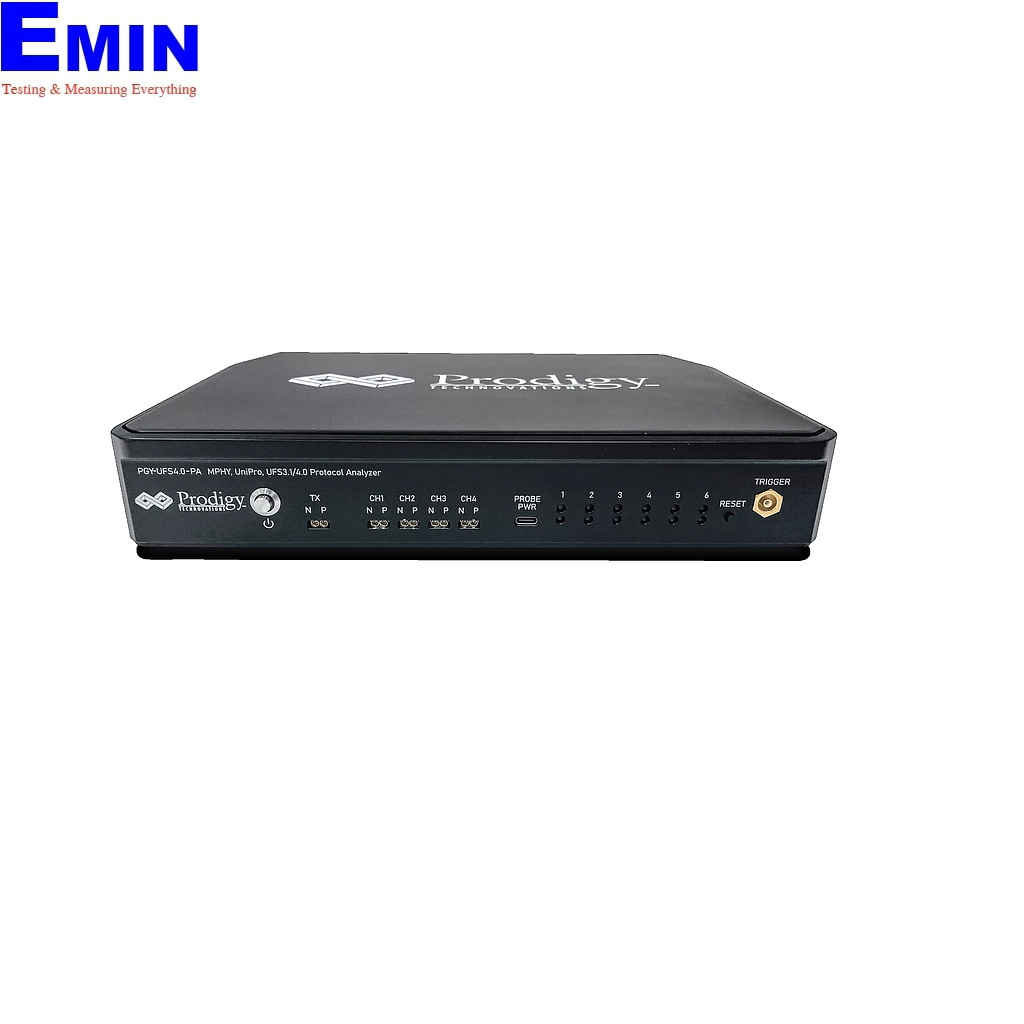

Nếu nhu cầu thiên về các giao thức nhúng chuyên biệt, Prodigy Technovations cung cấp nhiều lựa chọn theo từng chuẩn riêng. Có thể kể đến Máy phân tích giao thức I2C và SPI Prodigy Technovations PGY-I2C/SPI-EX-PD, Máy thử nghiệm và phân tích giao thức UART Prodigy Technovations PGY-UART-EX-PD, Máy thử nghiệm và phân tích giao thức SMBus Prodigy Technovations PGY-SMBus-EX-PD, hay Máy thử nghiệm và phân tích giao thức I3C Prodigy Technovations PGY-I3C-EX-PD cho các dự án cần kiểm thử sâu theo từng bus cụ thể.

Cách chọn thiết bị phù hợp với nhu cầu thực tế

Tiêu chí đầu tiên là giao thức cần phân tích. Một dự án chỉ dùng I2C hoặc SPI sẽ có yêu cầu rất khác với hệ thống USB tốc độ cao hoặc nền tảng lưu trữ SD/SDIO. Việc xác định đúng chuẩn giao tiếp, tốc độ bus, số kênh, mức điện áp và vai trò master/slave ngay từ đầu sẽ giúp thu hẹp lựa chọn nhanh hơn.

Tiêu chí tiếp theo là phương thức làm việc. Nếu chỉ cần quan sát và giải mã, dòng analyzer chuyên dụng có thể đã đủ. Nhưng nếu bài toán cần phát sinh lưu lượng, mô phỏng hành vi thiết bị, chèn lỗi hoặc tự động hóa kiểm thử, nên ưu tiên các model có tính năng exerciser, trigger nâng cao và hỗ trợ API cho Python hoặc C++.

Ngoài ra, cần xem xét khả năng lưu dữ liệu liên tục, xuất báo cáo, làm việc với phần mềm trên máy tính và mức độ phù hợp với quy trình xác minh nội bộ. Trong môi trường phát triển linh kiện và mạch tích hợp, máy phân tích giao thức đôi khi được sử dụng song song với thiết bị kiểm tra đặc tính linh kiện bán dẫn, SMU để kiểm tra cả phần tín hiệu điều khiển lẫn đặc tính điện của phần tử liên quan.

Ứng dụng phổ biến trong môi trường B2B

Trong doanh nghiệp sản xuất điện tử, máy phân tích giao thức thường được dùng ở các giai đoạn debug bo mạch, xác minh firmware, kiểm tra tương thích giao tiếp và phân tích lỗi sau thử nghiệm. Thiết bị đặc biệt hữu ích khi cần truy tìm nguyên nhân mất kết nối, lỗi khởi tạo thiết bị, sai thứ tự lệnh hoặc gói tin không đúng chuẩn.

Ở các trung tâm R&D, đội ngũ kỹ sư còn sử dụng thiết bị này để so sánh hành vi giữa các phiên bản phần cứng, đo thời gian đáp ứng trên bus và đánh giá sự ổn định khi thay đổi tải hoặc thay đổi firmware. Với các hệ thống nguồn thông minh, bus quản lý pin, thiết bị di động hoặc nền tảng lưu trữ, việc có công cụ phân tích đúng giao thức giúp rút ngắn đáng kể chu kỳ thử nghiệm.

Vì sao phần mềm và khả năng phân tích thời gian thực lại quan trọng

Hiệu quả của một máy phân tích giao thức không chỉ đến từ phần cứng mà còn phụ thuộc lớn vào phần mềm đi kèm. Giao diện hiển thị trực quan, khả năng lọc dữ liệu theo thời gian thực, tìm kiếm sự kiện, giải mã ở nhiều lớp và xuất dữ liệu để chia sẻ nội bộ sẽ ảnh hưởng trực tiếp đến tốc độ xử lý lỗi.

Ví dụ, các giải pháp có khả năng hiển thị trực tiếp dữ liệu bus trong lúc thu thập sẽ giúp kỹ sư xác định nhanh mốc thời gian bất thường mà không phải chờ phân tích hậu kỳ. Với những dự án cần tự động hóa, API và khả năng lưu hoặc xuất dữ liệu cũng là yếu tố quan trọng để tích hợp vào quy trình test lặp lại.

Lưu ý khi triển khai và khai thác thiết bị

Để khai thác tốt thiết bị, cần chú ý đến cách kết nối đầu đo, mức điện áp tương thích, điều kiện đồng bộ tín hiệu và cấu hình trigger. Chọn đúng điểm đo và đúng ngưỡng logic thường quyết định việc dữ liệu thu được có đủ sạch để phân tích hay không.

Bên cạnh đó, nên ưu tiên thiết bị phù hợp với giao thức trọng tâm của dự án thay vì chọn cấu hình quá rộng nhưng ít được sử dụng. Một hệ thống dùng PMBus hoặc SMBus trong quản lý nguồn sẽ có nhu cầu khác với hệ thống cần debug JTAG, QSPI hoặc UHS-II SD/SDIO, vì vậy lựa chọn đúng ngay từ đầu sẽ giúp tối ưu chi phí đầu tư và thời gian triển khai.

Kết luận

Đối với các nhóm kỹ thuật đang phát triển, xác minh hoặc bảo trì hệ thống điện tử số, máy phân tích giao thức là công cụ có giá trị thực tiễn rất cao. Thiết bị hỗ trợ quan sát dữ liệu trên bus, giải mã sự kiện và làm rõ nguyên nhân lỗi ở mức mà nhiều thiết bị đo thông thường không thể thay thế.

Khi lựa chọn, nên bắt đầu từ giao thức cần làm việc, mức độ cần phân tích hay mô phỏng, yêu cầu tự động hóa và môi trường ứng dụng thực tế. Một lựa chọn phù hợp sẽ giúp quy trình debug rõ ràng hơn, giảm thời gian thử sai và nâng cao độ tin cậy cho sản phẩm trước khi đưa vào vận hành.
